Q647H氣動硬密封固定球閥

更新時間：2015-11-25

Q647H氣動硬密封固定球閥簡介：
Q647H氣動硬密封固定球閥磨擦力小，操作簡便，Q647H氣動硬密封固定球閥小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑的結構使球閥流量孔與管內徑一致，以便管線清掃。與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。

Q647H硬密封氣動固定球閥優點：
1、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
2、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
3、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
Q647H氣動硬密封固定球閥

Q647H固定式氣動硬密封球閥規格型號標準：

執行器型號	GT、AT、ST、SR系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

Q647H氣動硬密封固定球閥尺寸標準：

公稱通徑（mm）		DN25—DN800
公稱壓力PN(MPa)		1.6	2.5		4.0
公稱壓力 PS(MPa)	強度試驗	2.4	3.8		6.0
公稱壓力 PS(MPa)	密封試驗	1.8	2.8		4.4
材料\材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti		1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti		1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚苯硬質合金
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類		醋酸類
適用工況	適用溫度	-28℃ - 300℃
執行器	型號	AW/DA/SR系列、GTD/GTE系列、QGSY系列等
執行器	氣源壓力	0.4-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度	試驗檢驗
執行標準		GB12237	GB12221	GB9113	GB9131	GB13927

Q647H硬密封氣動固定球閥結構圖：
Q647H氣動硬密封固定球閥

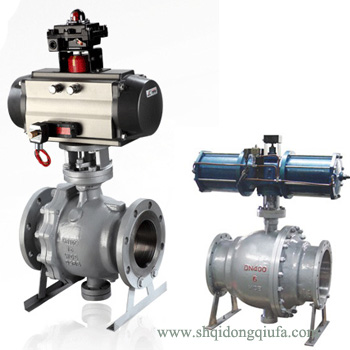

產品展示
